UWB天線HDX-UWB（防爆玻璃鋼）
uwb天線，玻璃鋼防爆材質，可適配基于DW1000方案開發的uwb定位基站，uwb定位標簽。尺寸：Ф20×160mm
瀏覽次數：878
一、UWB防爆天線

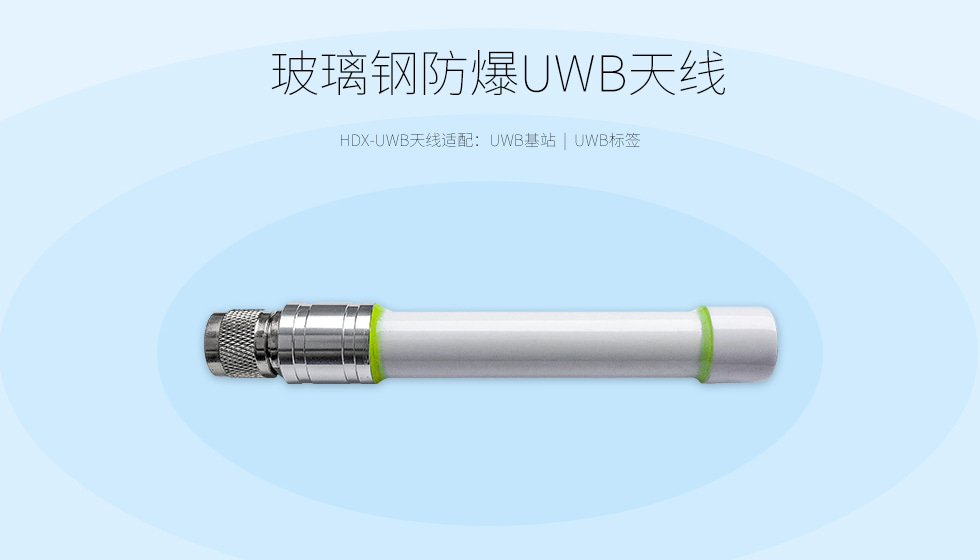

UWB天線HDX-UWB是深圳市微能信息科技有限公司推出的一款玻璃鋼UWB防爆天線。此款防爆uwb天線可以集成到基于DW1000方案開發的UWB標簽或者uwb基站中。與深圳市微能信息科技有限公司提供的DW1000方案UWB收發器配合使用。外觀如下圖所示，
二、應用
（1）HDX-UWB天線集成到UWB標簽上，作為uwb標簽的天線使用。
（2）HDX-UWB天線集成到UWB基站上，作為uwb基站的天線使用，如下圖所示，HDX-UWB天線集成到UWB定位雙基站VDU2506D上使用；
三、結構尺寸

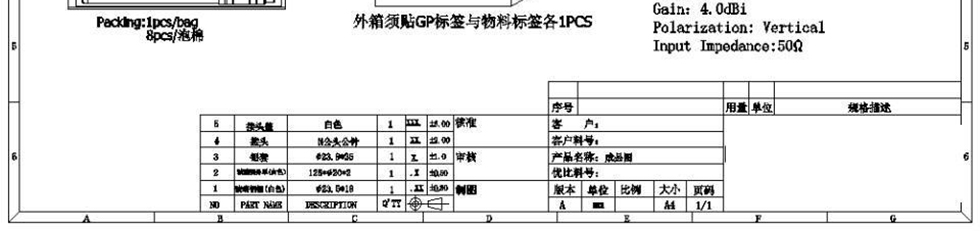

HDX-UWB天線的尺寸如圖所示，方便設計參考。
四、UWB天線參數
| 技術指標 | |
| 頻率范圍 | 2300-6500MHz |
| 駐波比 | ≤2.5 |
| 增益 | 4.0dBi |
| 水平波瓣寬度 | 360° |
| 垂直波瓣寬度 | 55° |
| 極化方式 | 垂直 |
| 輸入阻抗 | 50Ω |
| 最大功率 | 50W |
| 雷電保護 | 直流接地 |
| 機械指標 | |
| 接口形式 | N 型公頭 |
| 天線尺寸 | Ф20×160mm |
| 天線重量 | 0.11kg |
| 天線罩材料 | 玻璃鋼 |
| 天線罩顏色 | 白色 |
| 工作溫度 | -40°c～60°c |
| 極限風速 | 60m/s |
| 安裝方式 | 配合吸盤等安裝座使用 |
五、UWB天線測試效果
以下幾張圖是深圳市微能信息科技有限公司的研發工程師給出的HDX-UWB天線的性能實測效果圖，顯示了HDX-UWB天線的性能優勢。

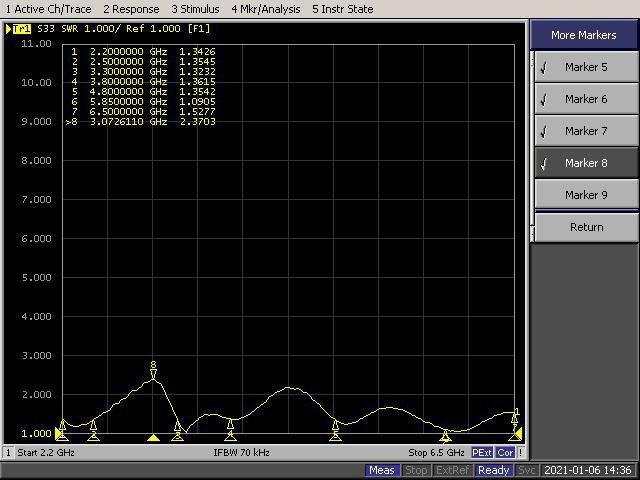

（一）網絡分析儀測試報告
（二）暗室2D、3D輻射圖（整機數據）
1，UWB天線HDX-UWB的效率及增益如下表所示，
| 頻率（MHz） | 效率（%） | 增益/dB |
| 2400 | 91.62 | 2.42 |
| 2500 | 83.18 | 2.6 |
| 2700 | 69.98 | 1.22 |
| 3600 | 72.61 | 2.08 |
| 4900 | 86.7 | 4.44 |
| 5500 | 81.1 | 2.88 |
| 5800 | 80.35 | 2.11 |
| 6000 | 90.16 | 2.94 |

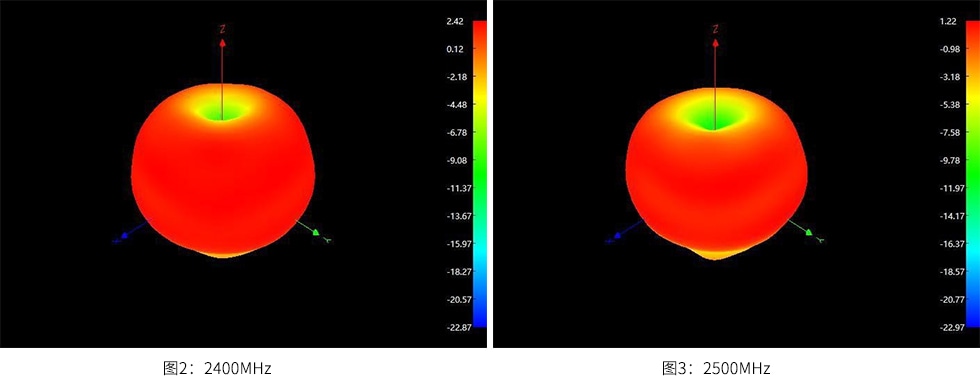

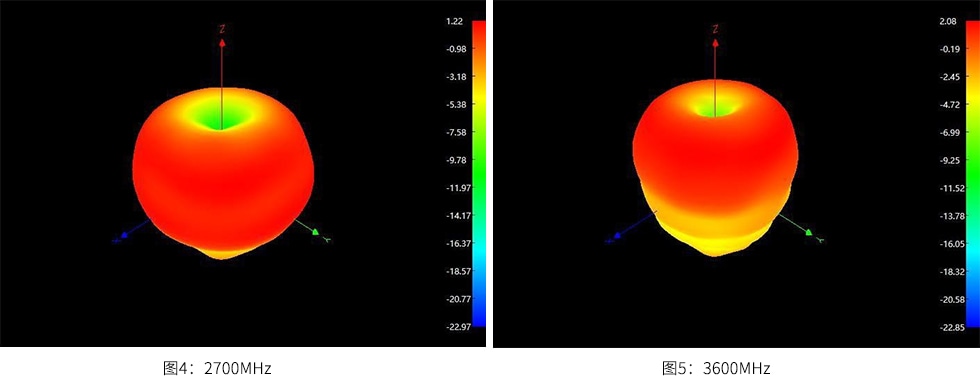

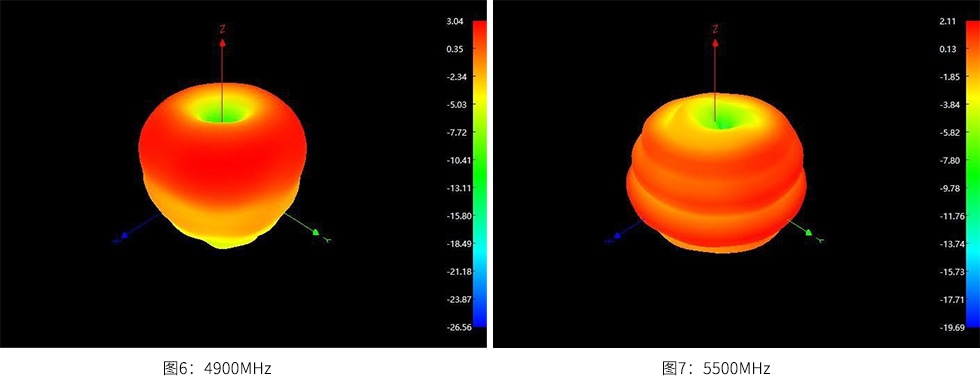

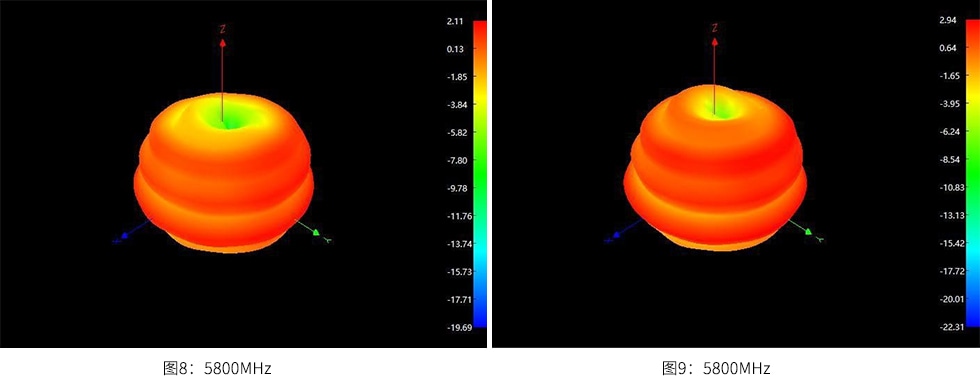

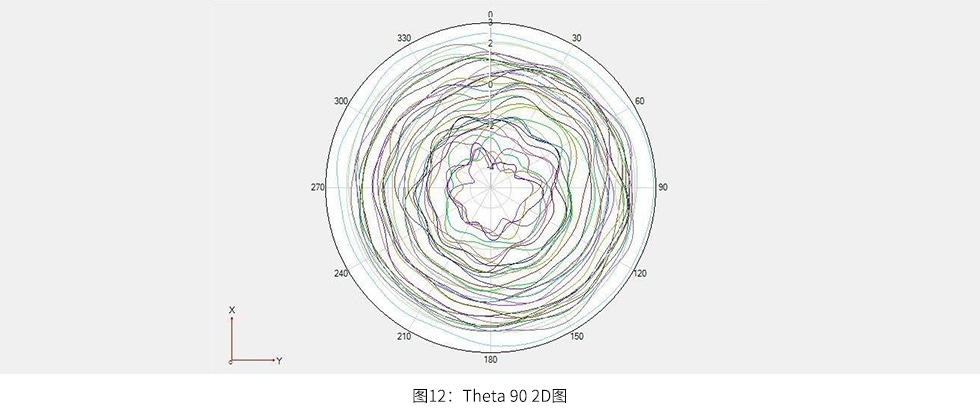

2，UWB天線HDX-UWB在不同的頻率下的2D/3D場型圖如下，
UWB天線、UWB防爆天線供應商，深圳市微能信息科技有限公司，網站：m.yiyuanjiuye.com
